萬用表是一種多功能、多量程的便攜式電工電子儀表。
一般的萬用表可以測量直流電流、直流電壓、交流電壓和電阻等。有些萬用表還可測量電容、電感、功率、晶體管共射極直流放大系數hFE等。
所以萬用表是我們電工電子專業的必備的儀表之一。
正確使用萬用表，不僅能快速的判斷出故障部位，還能防止電器設備和萬用表本身的損壞。下面是使用萬用表的一些口訣。
測量先看擋，不看不測量
測量不撥擋，測完撥空擋
表盤應水平，讀數要對正
量程要合適，讀數要對正
測R不帶電，測C先放電
測R先調零，換擋需調零
黑負要記清，表內黑接+
測I應串聯，測U要并聯
極性不接反，單手成習慣

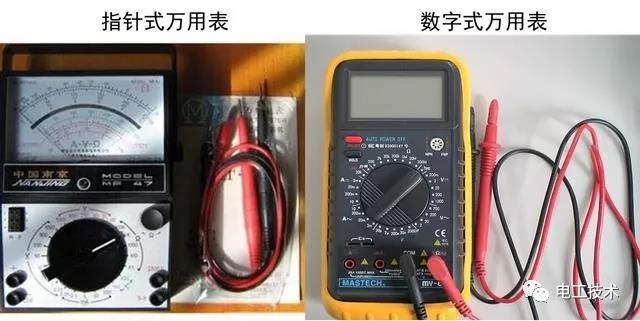

萬用表一般可分為指針式萬用表和數字式萬用表兩種。

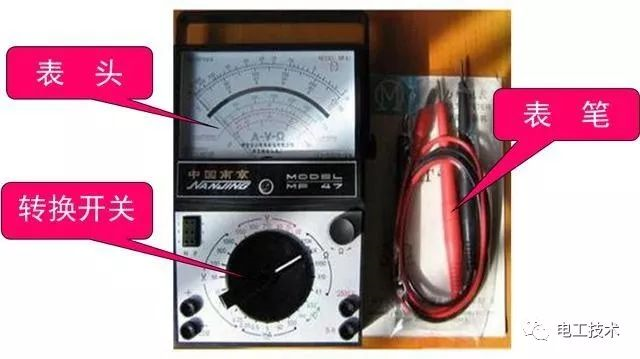

指針萬用表：
指針式萬用表的結構組成：指針式萬用表的型式很多，但基本結構是類似的。指針式萬用表的結構主要由表頭、轉換開關(又稱選擇開關)、測量線路等三部分組成。
表頭：是測量的顯示裝置；萬用表的表頭實際上是一個靈敏電流計。
轉換開關：選擇被測電量的種類和量程（或倍率）。
測量線路：將不同性質和大小的被測電量轉換為表頭所能接受的直流電流。

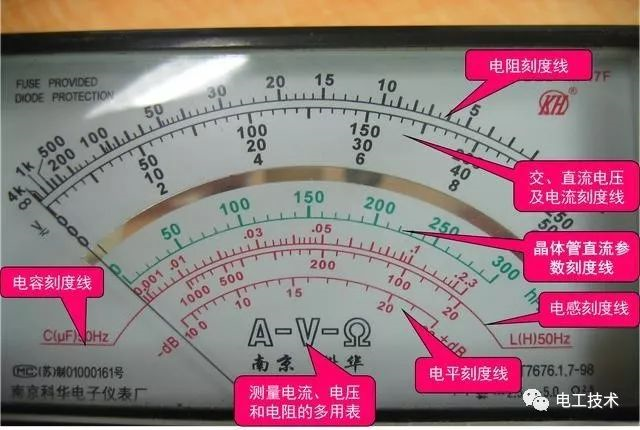

表頭：

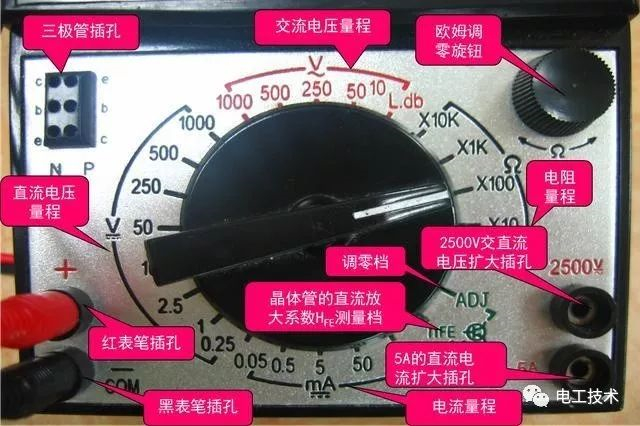

轉換開關：

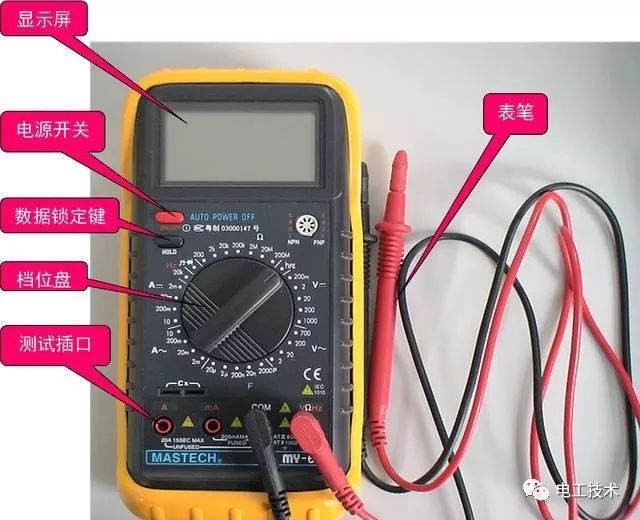

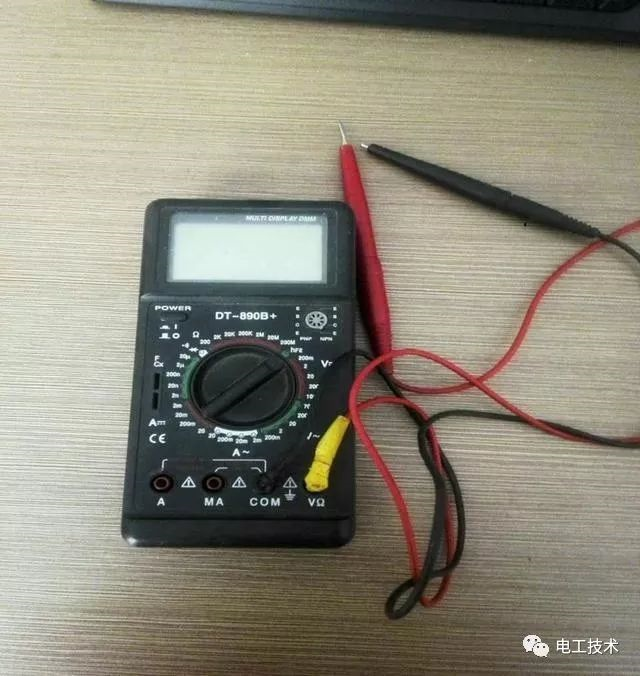

數字式萬用表：

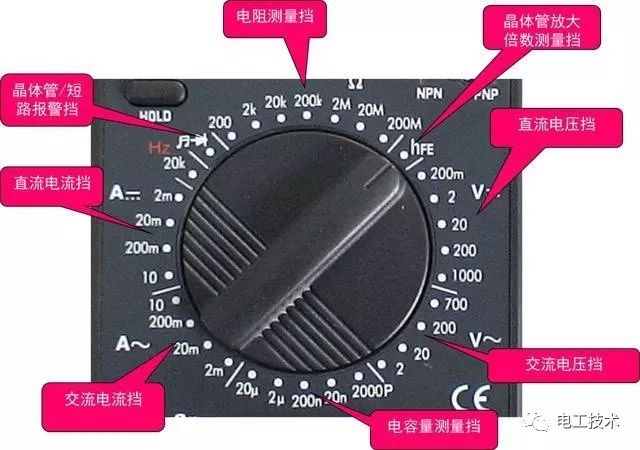

擋位盤：

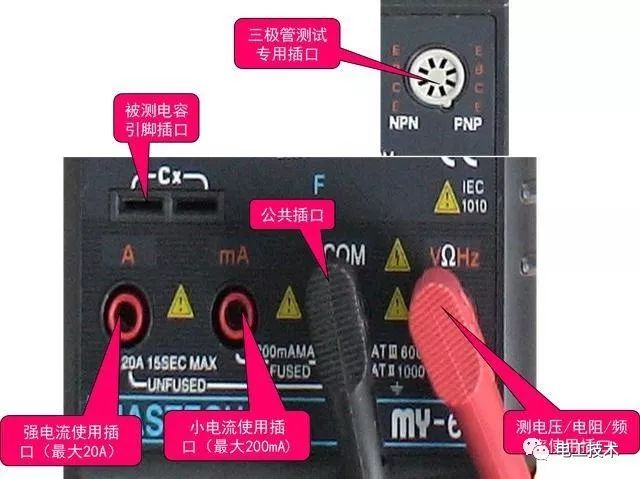

插口：

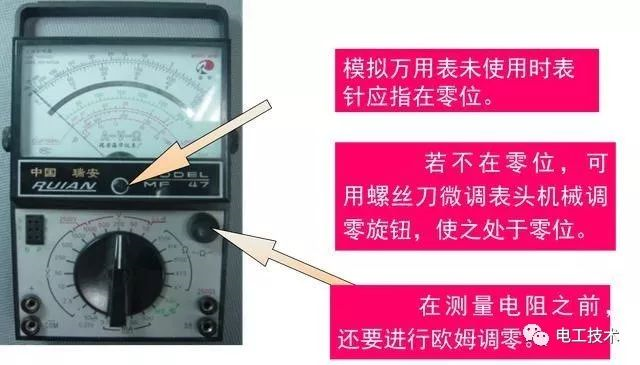

萬用表的使用—調零

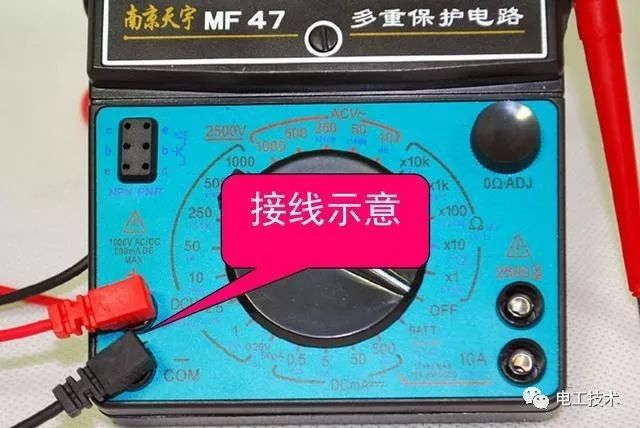

正確接線：
紅表筆與“＋”極性插孔相連，黑表筆與“—”或“＊”或“COM”極性插孔相連。
測量直流量時，注意正、負極性，以免指針反轉。
測電流時，儀表應串聯在被測電路中；測電壓時，儀表應并聯在被測電路兩端。
測量晶體管時，應牢記萬用表的紅表筆與表內電池的負極相接；黑表筆與表內電池的正極相接。
正確選擇測量擋位：
測電壓時應將轉換開關放在相應的電壓擋；測電流時應放相應的電流擋等。
選擇電流或電壓量程時，最好使指針處在標度尺三分之二以上位置；選電阻量程時，最好使指針處在標度尺的中間位置。
測量時，不確定被測數值范圍時，應先將轉換開關轉至對應的最大量程，然后根據指針的偏轉程度逐步減小至合適的量程。

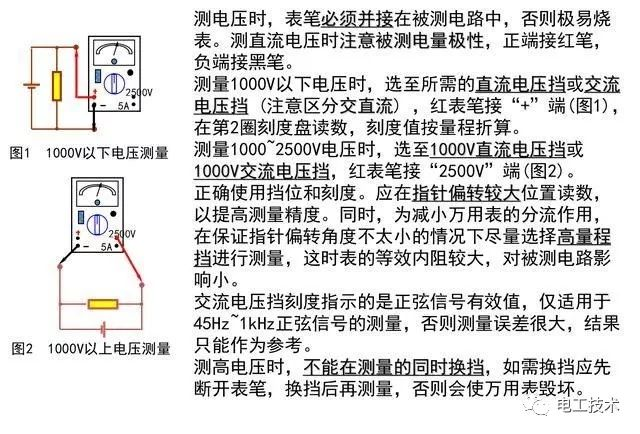

常用測量方法—交、直流電壓的測量

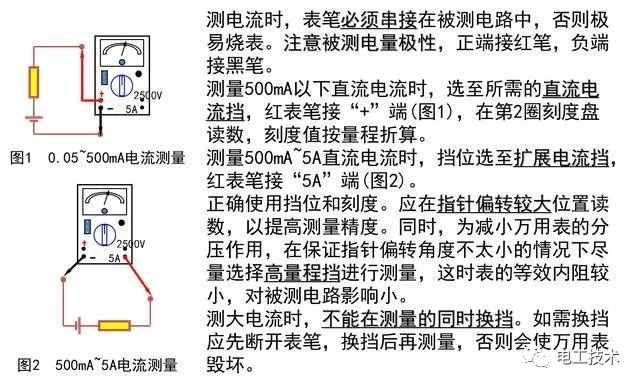

電流的測量：
電阻的測量：

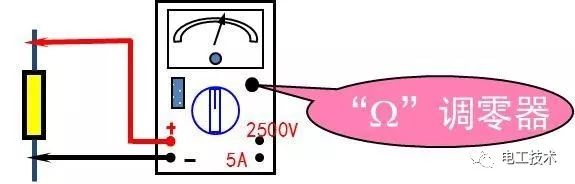

選擋與調零：測電阻時先選擇合適的電阻擋，然后將表筆短接，調節“?”調零器使指針回0(每次換擋都應重新進行調零)。
測量與讀數：將表筆接電阻兩端，進行讀數。電阻值為電阻值刻度盤讀數乘以當前選擇電阻擋位倍數。
擋位：選擇使指針指在滿刻度的1/3~2/3間的擋位，以減小測量誤差 。
表筆極性：萬用表中電池在測電阻時起作用，電池“+”與面板上“-”相連。利用萬用表電阻擋判別二極管、整流元件正反向或儀器正負端時應注意表筆極性，電流從黑表筆流出，經外接元件從紅表筆返回。
測量電路中電阻：必須斷電測量。當不能確定被測電阻是否有并聯電阻存在時，必須先使電阻一端與電路斷開，如電路中有電容應先行放電，然后進行測量。
檢查電解電容漏電阻：轉動開關置R×1K擋,測試棒紅桿必須接電容負極,黑桿接電容正極。

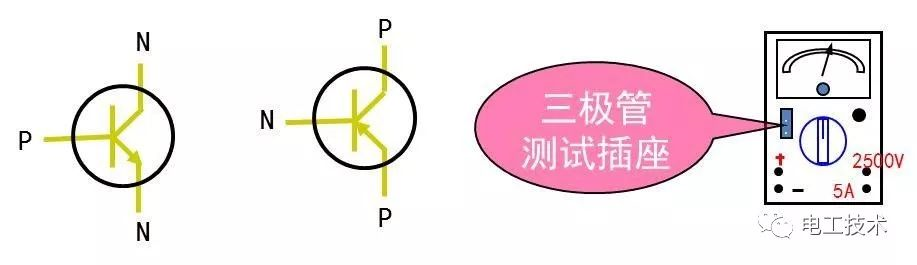

三極管直流放大倍數hFE測量
選擇ADJ擋，將表筆短接，調節歐姆調零器，使得指針指向300hFE。
選擇hFE擋，將被測三極管腳分別插入相應的三級管測試插座的E、B、C內，指針偏轉所示數值約為三極管的直流放大倍數。
N型管插NPN型管座，P型管插PNP型管座。

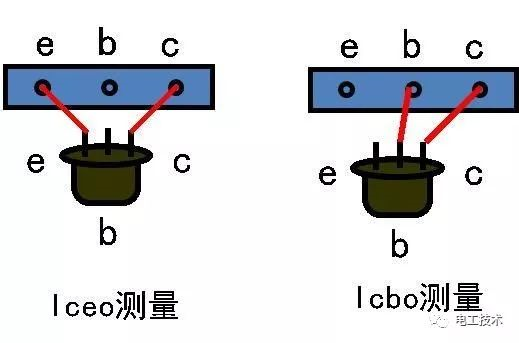

三極管反向截止電流Iceo、Icbo測量：
Iceo：集電極與發射極間反向截止電流(基極開路)。
Icbo：集電極與基極間反向截向電流(發射極開路)。
轉動開關R×1K擋，兩表筆短路，調節零歐姆電位器，使指針回零(此時滿度電流值約90μA)。
分開表筆，將被測三極管按圖示放入插座，指針指示的刻度乘以12即約為三極管反向截止電流值。
當Iceo>90μA時，可用R×100擋測量(此時滿度電流值約為900μA)。
二極管管腳極性判別：
二極管是一種具有明顯單向導電性或非線性伏安特性的半導體二極管器件。通常小功率鍺二極管的正向電阻值為300~500?，反向電阻為幾十千歐；硅二極管正向電阻約為1k?或更大，反向電阻在500k?以上。正反向電阻差值越大約好。
擋位選擇：測量時一般選 R×1K擋或R×100擋，不要用R×1擋或R×10K擋。因為使用R×1擋時電流過大，易使二極管燒毀，而使用R×10K擋時電壓太高，易使二極管擊穿。

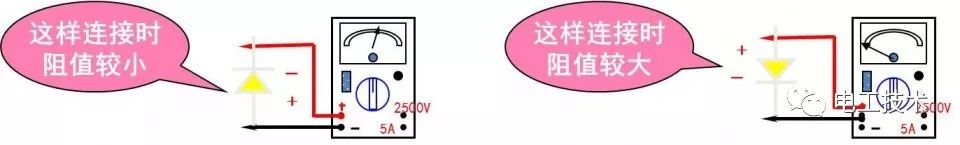

極性判斷：用兩表筆分別連接二極管兩極，對兩次測出的阻值進行比較，阻值較小時與黑表筆連接的管腳為二極管正極，因為在萬用表的電阻測量電路中，紅表筆端與表內電池負極連接，黑表筆端與表內電池正極連接。
電容、電感測量：

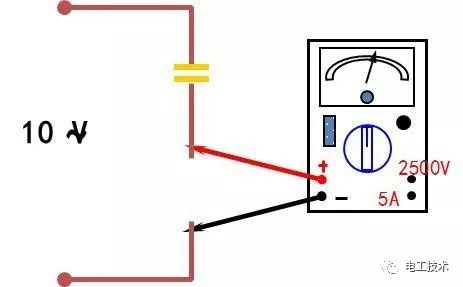

電容測量：測量方法見圖，選擇C.L.dB(10V交流)擋位，在C(цF)50Hz刻度盤讀取電容測量值。
電感測量：測量方法見圖(電容換成電感即可)，選擇C.L.dB(10V交流)擋位，在L(H)50Hz刻度盤讀取電感測量值。
萬用表使用的注意事項：
使用萬用表之前，必須熟悉萬用表的使用方法、測量原理、待測量種類和量程，核對轉換開關、插孔是否正確。
萬用表使用時必須水平放置，使用前，先將機械調零。
測量完畢，將量程選擇開關撥到最高檔位置，防止下次測量時不慎將表燒壞。
長期不使用的萬用表，應將電池取出，避免電池存放過久而變質漏液，損壞電路板。
測量有感抗的電路中的電壓時，必須在切斷電源前先把萬用表斷開，防止由于自感現象產生的高壓損壞電壓表。
